Montagekit Ziegeldach für 1 Paneel
-
Staffelpreise
- Artikeldetails
DH01MONTAGESET1
Montageset für 1 Modul auf Ziegeldach (Frankfurter Pfanne o.ä.)
Für z.B. Sattel-, Pult- oder Walmdächer mit 70 cm Sparrenabstand
Für Module mit Rahmen bis 30 mm Höhe

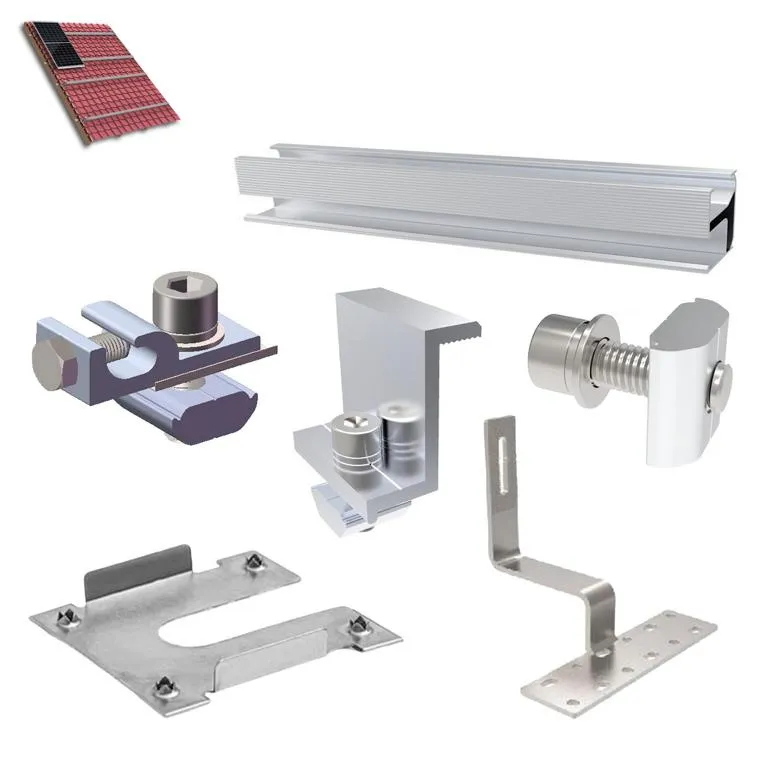

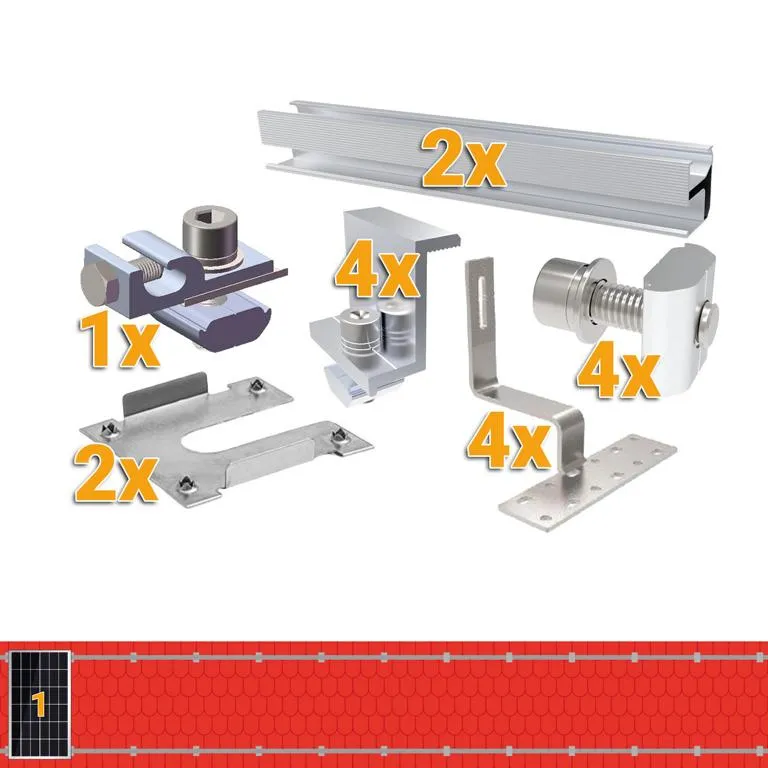

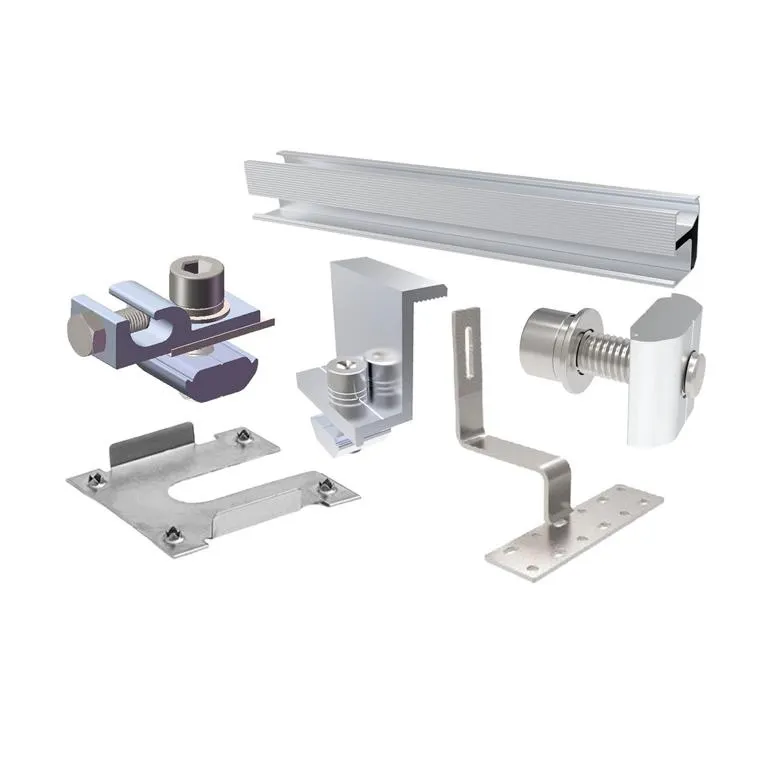

Lieferumfang
4x Dachhaken DH01 | 4x Endklemme EK30 | 1x Erdungsklemme EKL01
2x Erdungsplatte EP35 | 2x Montageschiene 173 cm MS173
4x M8 Schraube mit Halter NUT-25
Mit diesem hochwertigen Montageset kann 1 Photovoltaikmodule auf einem Ziegeldach montiert werden. Der Rahmen eines Moduls darf maximal 115 cm breit und 3 cm hoch sein. Schrauben zur Befestigung der Dachhaken an den Dachsparren liegen nicht bei. Die Mengen sind für einen Sparrenabstand von 70 cm und eine Sparrenbreite von 8 cm berechnet. Bei den meisten im Handel erhältlichen Sets wird auf nur jedem zweiten Sparren ein Dachhaken montiert. Bei diesem Set hingegen wird auf jedem Sparren ein Dachhaken montiert, dies gibt der Konstruktion ein Plus an Sicherheit.
Für die Installation der Dachhaken wird, je nach Höhe der Querlattung, ein Abstandshalter zwischen Sparren und Dachhaken notwendig. Alternativ kann auch ein Blechersatzziegel montiert werden.
Abstandshalter und Blechersatzziegel sind nicht im Lieferumfang enthalten.
| Hersteller | KKT KOLBE KUECHENTECHNIK |
| Anschrift | OHMSTRASSE 17, 96175 PETTSTADT |
| info@kolbe.de | |
| Telefon | 09502/667930 |
| Lieferanten-Artikel-Nummer | DH01MONTAGESET1 |
